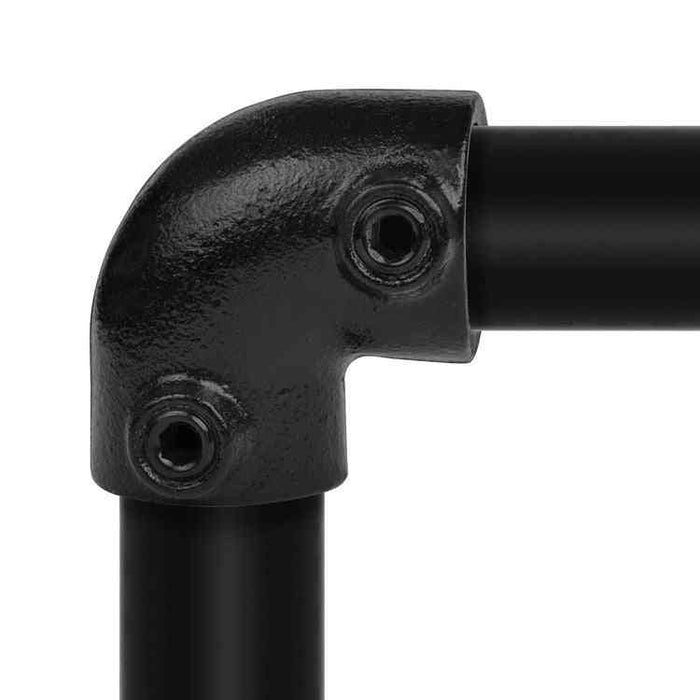

Rohrverbinder Bogen 90º schwarz Ø 33,7 mm - Eckverbinder für Rundrohre
Artikelnummer: 6080Z06C
- Normaler Preis
- €7,85 inkl. MwSt. zzgl. Versand
- Normaler Preis
- €6,60 zzgl. MwSt. und Versand
- Verkaufspreis
- €7,85
- Normaler Preis
-
- Typ:
- Bogen
- Durchmesser mm:
- Ø 33,7 mm
- Durchmesser Zoll:
- 1"
- Farbe:
- schwarz
- Material:
- Stahl pulverbeschichtet
- Gewicht (gr):
- 363
- Anzahl pro Karton:
- 50

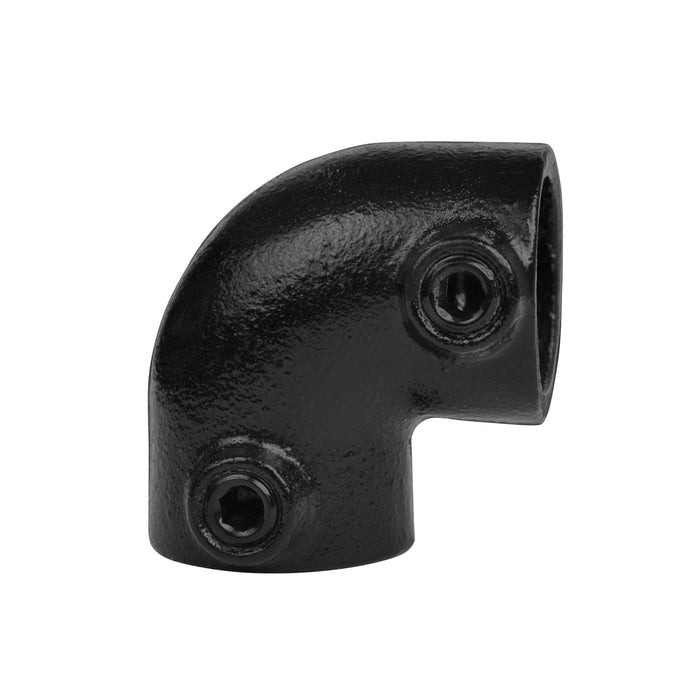

Schwarzer Rohrverbinder mit KTL-Beschichtung RAL 9005 | TÜV SÜD zertifiziert
Industrielles Design trifft auf geprüfte Tragfähigkeit: Dieser schwarze Rohrverbinder aus hochwertigem Temperguss verbindet Rundrohre ohne Schweißen zu stabilen Konstruktionen – ideal für Möbelbau, Ladenausstattung, Regalsysteme und Inneneinrichtung im Industrial-Stil.
Auf einen Blick
|
Merkmal |
Details |
|
Oberfläche |
KTL-Beschichtung mit Struktur, RAL 9005 Tiefschwarz |
|
Material |
Temperguss EN 1562, Werkstoffqualität KTH350-10 |
|
Zertifizierung |
TÜV SÜD zertifiziert |
|
Max. Schublast |
bis zu 900 kg pro Stellschraube |
|
Anzugsdrehmoment |
max. 39 Nm |
|
Montage |
Schweißfrei, nur Innensechskantschlüssel nötig |
|
Lieferumfang |
Rohrverbinder inkl. Stellschraube |
|
Einsatzbereich |
Innenbereich; für Außenbereich verzinkte Variante empfohlen |
Oberfläche & Optik
Die KTL-Beschichtung (kathodische Tauchlackierung) wird elektrostatisch aufgebracht und erzeugt eine gleichmäßige, strukturierte Oberfläche in RAL 9005 Tiefschwarz – matt, elegant, industriell.
Einsatzbereich: Die schwarze KTL-Beschichtung ist für den Innenbereich konzipiert. Bei dauerhafter Feuchtigkeitseinwirkung oder Außeneinsatz kann Korrosion entstehen. Für Außenanwendungen empfehlen wir unsere feuerverzinkten Rohrverbinder oder pulverbeschichteten Varianten aus dem Outdoor- oder Vintage-Sortiment.
Material & Norm
Gefertigt aus Temperguss nach EN 1562, Werkstoffqualität KTH350-10 – einem Material mit hoher Zugfestigkeit und Schlagzähigkeit, das sich besonders für tragende Konstruktionen eignet. Im Vergleich zu Standardstahl bietet Temperguss eine optimale Kombination aus Stabilität, Langlebigkeit und Maßhaltigkeit – geeignet für leichte bis schwere Anwendungen.
Montage
Benötigtes Werkzeug: Innensechskantschlüssel (im Lieferumfang der Bestellung kostenlos enthalten, separat nachbestellbar)
- Rohr in den Verbinder bis zum Anschlag einstecken
- Stellschraube mit Sechskantschlüssel gleichmäßig anziehen
- Handfestes Anziehen ist ausreichend – bei Verwendung eines Drehmomentschlüssels max. 39 Nm einstellen
- Nach erster Belastung Verbindung auf festen Sitz prüfen
Die Stellschraube besitzt einen speziellen Schneidkopf, der sich für maximalen Halt in die Rohroberfläche beißt. Max. Schublast: bis zu 900 kg pro Stellschraube.
Bitte stets die passende Verbindergröße verwenden, um Beschädigungen am Schraubenkopf zu vermeiden.
Die richtige Größe wählen
Die Größenangabe eines Rohrverbinders bezeichnet immer den Außendurchmesser des Rohres, nicht den Innendurchmesser. Der Verbinder ist bewusst minimal weiter gefasst, damit auch Rohre mit üblichen Fertigungstoleranzen perfekt passen. Das Stellschraubensystem fixiert das Rohr präzise und sorgt für eine stabile, zuverlässige Verbindung.
TÜV SÜD zertifiziert
Dieser Rohrverbinder ist TÜV SÜD zertifiziert. Das unabhängige Prüfsiegel bestätigt die Einhaltung strenger internationaler Qualitäts- und Sicherheitsstandards. Das Zertifikat dokumentiert die maximale Biegebeanspruchung (Bending Load) und Zugbelastung (Tensile Load) in Kilonewton (kN) – damit weißt du genau, welche Kräfte diese Verbindung sicher aufnehmen kann.
Häufige Fragen
Ist dieser schwarze Rohrverbinder für den Außenbereich geeignet? Nur bedingt. Die KTL-Beschichtung schützt zuverlässig im Innenbereich. Bei dauerhafter Feuchtigkeit oder Witterungseinflüssen empfehlen wir unsere feuerverzinkten oder pulverbeschichteten Varianten aus dem Outdoor-Sortiment.
Worauf bezieht sich die Größenangabe? Immer auf den Außendurchmesser des Rohres. Ein „33,7 mm Rohrverbinder" passt auf ein Rohr mit 33,7 mm Außendurchmesser – unabhängig von der Wandstärke.
Wie hoch ist die maximale Belastung? Bis zu 900 kg Schublast pro Stellschraube bei einem Anzugsdrehmoment von max. 39 Nm.
Was ist im Lieferumfang enthalten? Rohrverbinder inklusive Stellschraube. Den passenden Sechskantschlüssel kannst du separat mitbestellen oder du erhältst ihn kostenlos zu deiner Gesamtbestellung.
Kann ich den Verbinder mit Aluminiumrohren verwenden? Ja. Unsere Stahlverbinder sind kompatibel mit Aluminiumrohren gleichen Außendurchmessers.
Kann man die schwarzen Verbinder nachträglich lackieren? Ja, die Oberfläche lässt sich bei Bedarf mit geeignetem Metallspray oder Lack in einer Wunschfarbe überstreichen.
Mehr Informationen zu Rohrverbindern, Maßen und Montage: → [Alles über Rohrverbinder – zum Ratgeber
Keywords: Schwarzer Rohrverbinder, Rohrverbinder RAL 9005, KTL Rohrverbinder, Rohrverbinder schwarz TÜV, Temperguss Rohrverbinder schwarz, Rohrverbinder Industrial Design, Rohrverbinder ohne Schweißen, schwarze Rohrverbinder Möbelbau, Winkelstück, Kniestück, Eckbogen, Ecke, Winkel stück, 2Weg, 2 Weg, Zweiweg, Eckverbinder,Rohrverbinder Bogen 90 Grad
Transportkosten
| Deutschland | |
|---|---|
Nur Verbinder |
12,50 Euro |
Über 500 Euro Warenwert nur Verbinder |
kostenlos |
Verbinder + Rohre bis 120 cm und 50 kg |
25,60 Euro |
Verbinder + Rohre bis 120 cm und 50.1 kg - 100 kg |
49,00 Euro |
Verbinder + Rohre bis 120 cm und ab 100,1 kg |
69,00 Euro |
Verbinder + Rohre bis 240 cm und 25 kg |
90,00 Euro |
Verbinder + Rohre bis 240 cm und 110 kg |
110,00 Euro |
Für Rohre länge als 240 cm, bitte uns kontaktieren |
|
| Österreich | |
|---|---|
Nur Verbinder |
18,00 Euro |
Über 500 Euro Warenwert nur Verbinder |
kostenlos |
Verbinder + Rohre bis 120 cm un 50 kg |
29,00 Euro |
Verbinder + Rohre bis 120 cm und 50,1 kg - 100 kg |
54,00 Euro |
Verbinder + Rohre bis 120 cm und ab 100.1 kg |
95,00 Euro |
Verbinder + Rohre bis 240 cm un 25 kg |
105,00 Euro |
Verbinder + Rohre bis 240 cm und 110 kg |
124,00 Euro |
Für Rohre länge als 240 cm, bitte uns kontaktieren |
|
| Schweiz | |
|---|---|
Für Lieferungen in die Schweiz berechnen wir individuelle Versandkosten. Bitte kontaktiert uns. |
|
Häufig gestellte Fragen
Die Rohrverbinder aus Stahl sind thermisch-vollbadverzinkt, hierdurch sind sie korrosionsbeständig und halten länger. Die schwarzen Rohrverbinder sind pulverbeschichtet.
Ja, alle Rohrverbinder aus unserem Webshop werden standardgemäß inklusive Stellschrauben geliefert. Diese sind bei Bedarf auch separat bestellbar.
Möchtest Du vom Innenmaß zum Außenmaß wechseln oder umgekehrt? Dies ist leicht zu berechnen. Anhand der nachstehenden Abbildung kannst Du sehen, wie die verschiedenen Maße berechnet werden.
Außenmaß (A) berechnen: Um das Außenmaß A zu berechnen, nimm das Zwischenmaß B und addiere 2x den verwendeten
Rohrdurchmesser. A = B + (2 x Ø)
Rohrlänge (B) berechnen: Um die Rohrlänge B zu berechnen, nimm das gewünschte Außenmaß A und ziehen 2x den verwendeten Rohrdurchmesser ab. B = A - (2x Ø)
Rohrlänge (D) berechnen: Um die Rohrlänge D zu berechnen, zieh von der gewünschten Höhe C 1x den verwendeten Rohrdurchmesser ab. D = C - Ø
In allen Fällen ist es am besten, die Rohrlängen nach unten abzurunden. Im Rohrverbinder hast Du dann noch etwas Spielraum für Anpassungen.
