Rohrverbinder T-Stücke Typen: Alle Varianten im Überblick
Unsere T-Stücke Typen sorgen für eine sichere rechtwinkelige Verbindung zwischen zwei oder drei Rohren. Die Verbinder sind mit vorgebohrten Löchern versehen und eignen sich für den Anschluss verschiedener Rohre. Unser Sortiment umfasst folgende Typen.

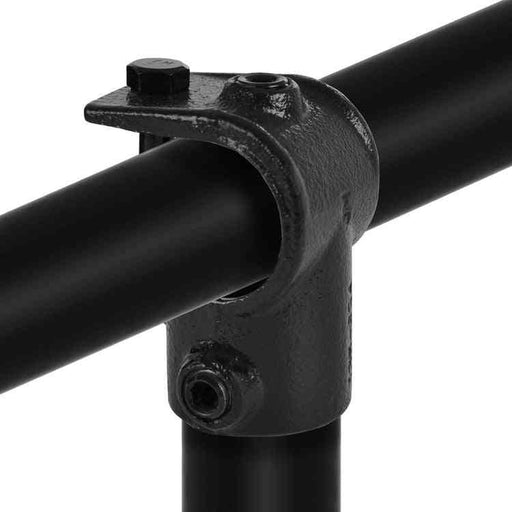

T-Stück kurz
Unser meistverkauftes T-Stück eignet sich hervorragend für eine zuverlässige 90°-Verbindung zwischen einem horizontalen und einem vertikalen Rohr. Dieses Verbindungsstück ist ideal für Geländerstützen oder Rohrdurchführungen.
Das kurze T-Stück ist nicht für die Verbindung von zwei waagerechten Rohren geeignet.
Hier kannst Du ein Video sehen, wo wir den unterschied vom T-Stück kurz und T-Stück lang erklären.

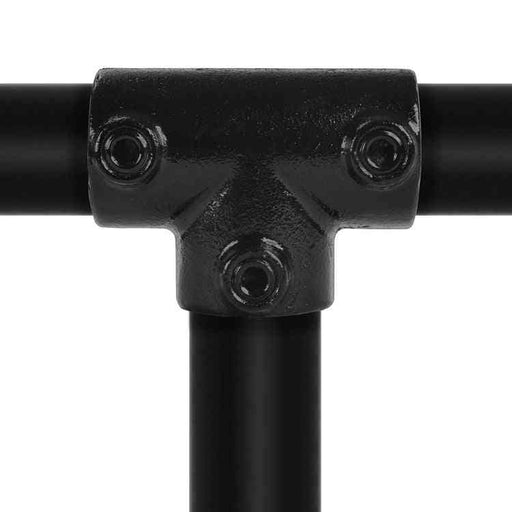

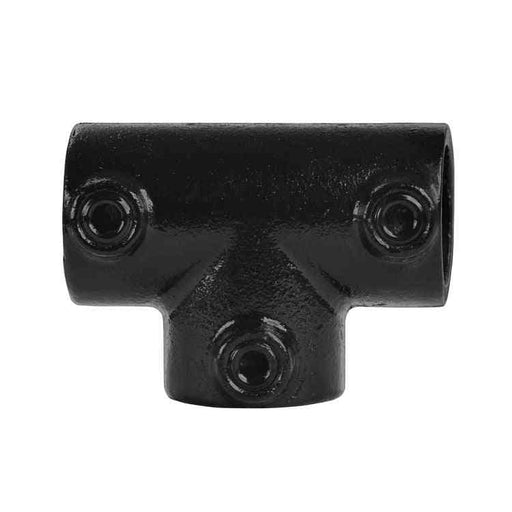

T-Stück lang
Das T-Stück lang bildet eine rechtwinkelige Verbindung zwischen zwei oder drei Rohren.
Dieser Rohrverbinder kann für die Verbindung von 2 horizontalen Rohren innerhalb des Rohrverbinders verwendet werden. Falls dies nicht erforderlich ist, kann das T-Stück kurz verwendet werden, um Kosten zu sparen.
Hier kannst Du ein Video sehen, wo wir den unterschied vom T-Stück kurz und T-Stück lang erklären.

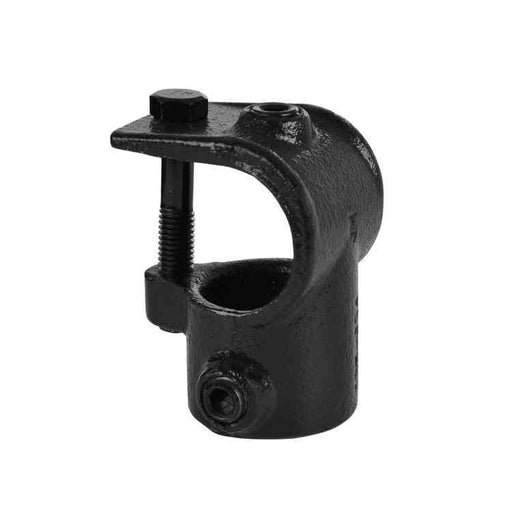

T-Stück offen klappbar
Ein kurzes T-Stück, aber mit aufklappbarem Teil. Es ist eine einfache Lösung für modulare Konstruktionen. Ein weiterer wichtiger Vorteil von diesem Rohrverbinder, dass er ideal ist um in bestehende Konstruktionen ein weiteres Rohr zu integrieren.
Ein klappbares T-Stück bietet sowohl Stabilität als auch Flexibilität und ist die ideale Wahl für Konstruktionen, die häufig bewegt oder angepasst werden müssen.
Beispiel:
1. Industrielle Anwendungen
-
Transportkäfige: Klappbare Metallrahmen für Lagerung und Transport.
-
Verstellbare Geländer: Sicherheitssysteme, die flexibel anpassbar sind.
2. Veranstaltungsbau
-
Beleuchtungs- und Lautsprecherständer: Klappbare T-Stücke für einfache Mobilität und Stabilität.
-
Messestände: Leichte, modulare Systeme für temporäre Konstruktionen.
5. Outdoor-Ausrüstung
-
Campingausrüstung: Für faltbare Zelte, Tische oder Angelständer.
Dreiweg T-Stück
Die Aufgabe des Dreiweg-T-Stücks ist es, eine belastbare, einfache und dauerhafte Verbindung von vier Rohren im 90°-Winkel zu ermöglichen, ohne Schweißarbeiten erforderlich zu machen.
Wird oft benutzt für Geländer, Regale und verschiedene Rahmenkonstruktionen.

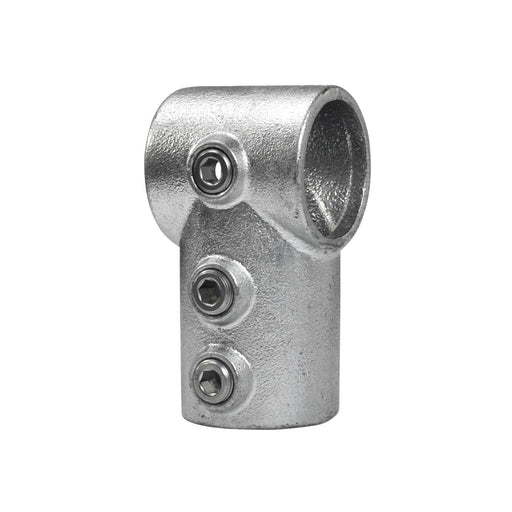

Kurzes-T-Stück lang im Abgang
Dieses T-Stück kurz bildet eine rechtwinkelige Verbindung zwischen zwei Rohren. Dieser Rohrverbinder hat 2 Stellschrauben auf dem rechtwinkeligen Rohranschluss für eine bessere Rutschsicherheit. Er ist besonders in der Industrie und für Konstruktionen an Fassaden (u.a. vertikalen Garten) eingesetzt.

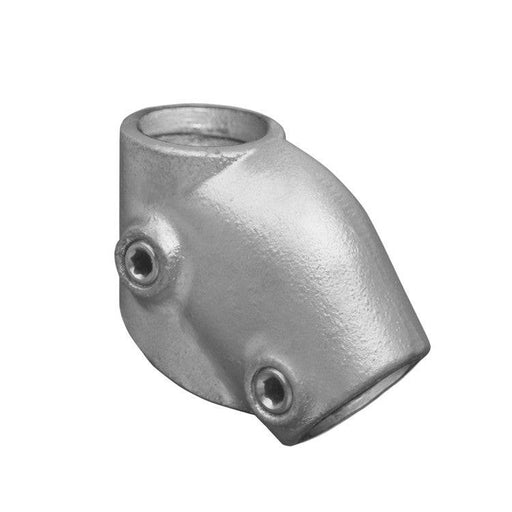

Kurzes T-Stück mit 45 grad Winkel
Das T-Stück kurz 45° bildet eine Verbindung zwischen zwei Rohren in einem Winkel von 45 Grad. Er wird oft benutzt für die Konstruktion von Treppen und Handläufe.

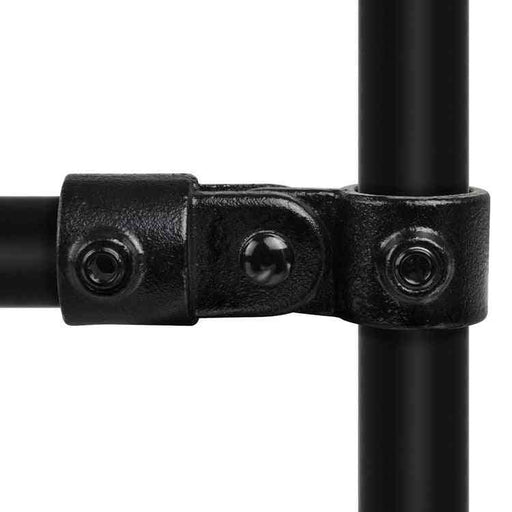

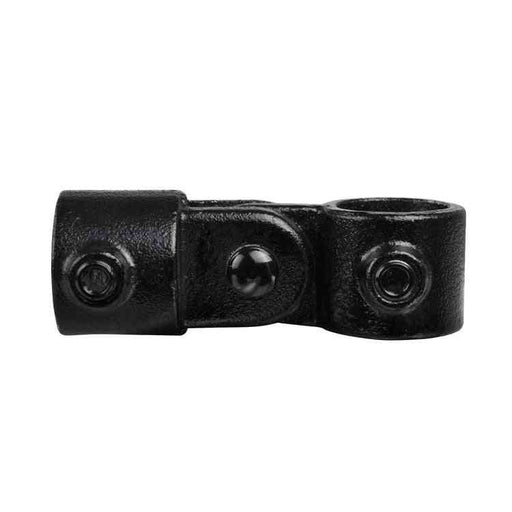

T-Stück innenseitig drehbar
Das T-Stück innenseitig drehbar ist in den Durchmesser 33,7 mm, 42,4 mm und 48,3 mm erhältlich. Dieser Verbinder hat ein Einsteckteil und dient zur Befestigung an weiteren Rohrverbindern gleicher Größe, ohne ein Rohr benutzen zu müssen.
Größen und Ausführungen unserer T-Stücke
Wir bieten unsere T-Stücke in verschiedenen Durchmessern an, die sich für unterschiedliche Anwendungsbereiche eignen. Alle Verbinder sind aus hochwertigem feuerverzinktem Stahl, Gusseisen unbehandelt oder mit schwarzer Pulverbeschichtung gefertigt und garantieren langlebige Lebensdauer.
Die Kombination aus Rohrverbinder rund schwarz zusammen mit unseren schwarzen Rohren ermöglicht stabile Konstruktionen. Ebenfalls kombiniert werden können unsere runde Rohrverbinder mit Aluminiumrohre oder mit den feuerverzinkten Stahlrohren. Bei der Planung Ihres Projekts helfen Ihnen unsere Tipps zu häufigen Fragen bei der Materialauswahl.
Typische Anwendungen
· Displaykonstruktionen
· Absperrungen
· Geländer
· TV-Möbel
· Schuhregale und Garderoben
Technische Spezifikationen
Die verschiedenen Rohrverbinder T-Stücke eignen sich sehr gut für den Möbelbau aber es lassen sich auch individuelle und stabile Konstruktionen realisieren. Dank der Pulverbeschichtung sind die Verbinder ebenfalls für den Einsatz im Freien geeignet, da sie vor Rost und Witterungseinflüssen geschützt sind. Zudem erfüllen sie die Norm 'BE EN ISO 1461', was ihre Qualität und Sicherheit unterstreichen. Die feuerverzinkte Variante ist perfekt für Konstruktionen im freien, da durch die Feuerverzinkung der Rohrverbinder komplett gegen Witterungseinflüsse geschützt ist.
Montage und Installation
Vor dem Kauf empfehlen wir Ihnen unseren Artikel zu wichtigen Fragen beim Rohrkauf. In unser praktische Schritt-für-Schritt Anleitung für eine DIY Garderobe demonstrieren wir die einfache Montage.
Benötigtes Werkzeug
Für die fachgerechte Montage benötigen Sie:
· Inbusschlüssel (kostenlos bei jeder Bestellung dabei)
· Wasserwaage für präzise Ausrichtung
· Maßband oder Zollstock
· Bei Bedarf: Metallsäge zum Ablängen der Rohre
· Markierungsstift
· Schraubendreher für eventuelle Wandmontagen
Schritt-für-Schritt Anleitung
- Vorbereitung
· Kontrollieren Sie die Vollständigkeit aller Verbinder und Rohre
· Säubern Sie die Rohrenden von eventuellen Graten
· Markieren Sie die Positionen für Wandmontagen
- Zusammenbau
· Stecken Sie die Rohre in die Verbinder
· Richten Sie die Konstruktion mit der Wasserwaage aus
· Ziehen Sie die Inbusschrauben gleichmäßig fest
· Prüfen Sie nochmals alle Verbindungen
- Befestigung
· Bohren Sie bei Wandmontagen die markierten Stellen
· Verwenden Sie geeignete Dübel und Schrauben
· Kontrollieren Sie den festen Sitz aller Verbindungen
Wichtige Sicherheitshinweise
· Tragen Sie beim Sägen von Rohren Schutzhandschuhe
· Verwenden Sie für Wandmontagen geeignetes Befestigungsmaterial
· Beachten Sie die maximale Belastbarkeit der Verbinder
· Prüfen Sie regelmäßig den festen Sitz aller Schraubverbindungen
· Bei Außenmontage auf ausreichenden Korrosionsschutz achten
· Verwenden Sie bei schweren Lasten die Ausführung ab einem Durchmesser von 48,3 mm
Häufig gestellte Fragen zu Rohrverbindern T-Stücke
Hier finden Sie Antworten auf die wichtigsten Fragen rund um unsere Rohrverbinder aus Stahl rund und vierkant.
Belastbarkeit und Stabilität
Wie hoch ist die Belastbarkeit der verschiedenen Größen?
· Verbinder eignen sich für Lasten bis zu 450 kg pro Verbindungspunkt, wenn man die Schraube mit 40 KN anzieht.
· Die tatsächliche Belastbarkeit hängt von der Gesamtkonstruktion und Lastverteilung ab
Kombinierbarkeit mit anderen Systemen
Können verschiedene Größen kombiniert werden?
Nein, die Durchmesser der Verbinder gibt den Innendurchmesser an und der Durchmesser der Rohre den Außendurchmesser. Somit passen zum Beispiel die Rohrverbinder aus Stahl rund 26,9 mm nur mit Rohren mit dem Durchmesser 26,9 mm. Eine Kombination von unseren Rohrverbinder aus Stahl rund mit Aluminiumrohre oder sogar mit unseren pulverbeschichteten Rohren ist gegeben, allerdings immer bei der Einhaltung des jeweiligen Durchmessers.
Sind die Verbinder mit handelsüblichen Rundrohren kompatibel?
Ja, unsere Verbinder sind für Standardrohre nach DIN-Norm ausgelegt. Achten Sie auf die exakte Größenübereinstimmung.
Wartung und Pflege
Wie oft müssen die Schraubverbindungen nachgezogen werden?
· Bei statischen Konstruktionen: Halbjährliche Kontrolle
· Bei beweglichen Systemen: Monatliche Überprüfung
· Nach Transport oder Umbau: Immer alle Verbindungen prüfen
Wie werden die Verbinder richtig gereinigt?
· Verzinkte Ausführung: Feuchtes Tuch genügt
· Pulverbeschichtung: Milde Reinigungsmittel verwenden
· Keine aggressiven Chemikalien einsetzen
· Bewegliche Teile gelegentlich ölen
